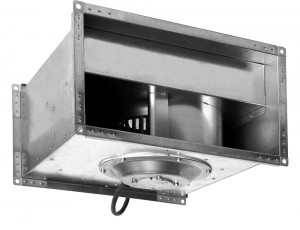

Вентилятор канальный Shuft RFD 800x500-8 VIM
Бренд: | Shuft |
Артикул: | RFD800x500-8VIM |
Серия: | RF VIM |
Напряжение: | 400/3 Вольт/Фаз |
Электропотребление: | 0,87 кВт |
Размер подсоединения: | 800x500 мм |
Описание и характеристики товара
RF VIM прямоугольные канальные вентиляторы с вперед загнутыми лопатками.
МОДЕЛЬНЫЙ РЯД И ХАРАКТЕРИСТИКИ
Корпус вентиляторов серии RF VIM изготовлен из оцинкованной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками и асинхронным двигателем с внешним ротором IP54, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Защита двигателя вентилятора осуществляется встроенными термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T и TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T, TRD-T или однофазных плавных регуляторов скорости SRE. При использовании частотных преобразователей следует обеспечить синусоидальную форму сигнала (между преобразователем и двигателем должен устанавливаться фильтр).
Преимущества:
Мотор-колёса премиум качества Ziehl-Abegg (Германия)
Спиральная секция с низким коэффициентом сопротивления разработана в партнерстве с Ziehl-Abegg;
Монолитный высокопрочный корпус– надежное крепление и снижение вибраций;
Широкий модельный ряд включает -4-, 6- ,8- полюсные модели;
Уникальные модели с высоким напором до 1500 Па.
Монтаж: Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход: Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Сертификат: Декларация о соответствии ТР ТС.
МОДЕЛЬНЫЙ РЯД И ХАРАКТЕРИСТИКИ
Модель | Напряжение, В | Электропотребление, кВт | Максимальный ток, А |
RFD 400x200-4 VIM | 400 | 0,31 | 0,51 |
RFD 500x250-4 VIM | 400 | 0,56 | 0,95 |
RFD 500x300-4 VIM | 400 | 0,93 | 1,9 |
RFD 600x300-4 VIM | 400 | 1,5 | 2,6 |
RFD 600x300-6 VIM | 400 | 0,37 | 0,75 |
RFD 600x350-4 VIM | 400 | 2,5 | 4,1 |
RFD 600x350-6 VIM | 400 | 0,9 | 1,8 |
RFD 700x400-4 VIM | 400 | 3,7 | 6,0 |
RFD 700x400-6 VIM | 400 | 1,1 | 2,0 |
RFD 700x400-8 VIM | 400 | 0,64 | 1,35 |
RFD 800x500-4 VIM | 400 | 5,5 | 8,9 |
RFD 800x500-6 VIM | 400 | 2,7 | 4,9 |
RFD 800x500-8 VIM | 400 | 0,87 | 1,65 |
RFD 1000x500-4 VIM | 400 | 4,9 | 8,3 |
RFD 1000x500-4M VIM | 400 | 5,5 | 8,9 |
RFD 1000x500-6M VIM | 400 | 3,75 | 6,8 |
RFD 1000x500-8 VIM | 400 | 1,85 | 3,8 |
RFE 400x200-4 VIM | 230 | 0,29 | 1,45 |
RFE 500x250-4 VIM | 230 | 0,51 | 2,3 |
RFE 500x300-4 VIM | 230 | 0,78 | 3,4 |
RFE 500x300-6 VIM | 230 | 0,26 | 1,15 |
RFE 600x300-4 VIM | 230 | 1,1 | 5,3 |
RFE 600x300-6 VIM | 230 | 0,4 | 1,8 |
RFE 600x350-4 VIM | 230 | 2,4 | 11 |
Корпус вентиляторов серии RF VIM изготовлен из оцинкованной стали. Вентиляторы оборудованы высокоэффективной крыльчаткой с вперед загнутыми лопатками и асинхронным двигателем с внешним ротором IP54, клеммная коробка IP55. Рабочее колесо установлено методом напрессовки непосредственно на ротор электродвигателя. Электродвигатель с рабочим колесом статически и динамически сбалансированы в двух плоскостях. Шариковые подшипники двигателя не требуют техобслуживания. Защита двигателя вентилятора осуществляется встроенными термоконтактами, требующими подключения внешнего защитного термореле. В случае применения пятиступенчатых регуляторов скорости TRE-T и TRD-T дополнительное защитное термореле не нужно. Регулирование скорости вентилятора осуществляется путем изменения напряжения за счет использования пятиступенчатых трансформаторов TRE-T, TRD-T или однофазных плавных регуляторов скорости SRE. При использовании частотных преобразователей следует обеспечить синусоидальную форму сигнала (между преобразователем и двигателем должен устанавливаться фильтр).
Преимущества:
Мотор-колёса премиум качества Ziehl-Abegg (Германия)
Спиральная секция с низким коэффициентом сопротивления разработана в партнерстве с Ziehl-Abegg;
Монолитный высокопрочный корпус– надежное крепление и снижение вибраций;
Широкий модельный ряд включает -4-, 6- ,8- полюсные модели;
Уникальные модели с высоким напором до 1500 Па.
Монтаж: Вентиляторы поставляются готовыми к подключению. Могут устанавливаться в любом положении, в соответствии с направлением потока воздуха (в соответствии со стрелкой на корпусе вентилятора). Необходимо предусматривать доступ для обслуживания вентилятора.
Подключение электропитания:На корпусе вентиляторов находится клеммная коробка для подключения к электрической сети. Необходимо, чтобы подключение вентиляторов выполнял только квалифицированный персонал и в соответствии со схемой подключения.
Уход: Вентиляторы не требуют специального технического ухода. Единственное требование — чистка крыльчатки.
Сертификат: Декларация о соответствии ТР ТС.
